直流开关电源工作原理

文章出处:行业资讯 责任编辑:东莞市联迪电器有限公司 发表时间:2022-09-22
  ​直流开关电源就是用电路控制开关管进行高速通断,将交流电供给变压器变压转换成高频直流电,从而产生一组或多组所需的电压!之所以要转换成高频交流电,是因为高频交流电在变压器变压电路中的效率远高于50HZ,所以可以把开关变压器做得很小,工作时也不会很热!成本很低。50HZ不改成高频,开关电源就没有意义了。


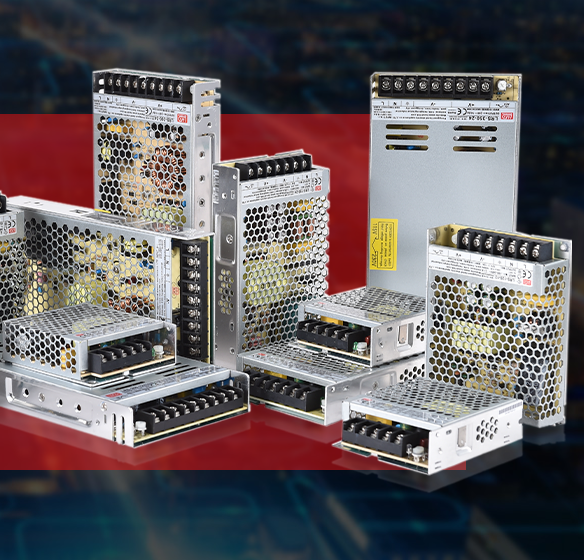

直流开关电源工作原理

直流开关电源工作原理​


直流开关电源工作原理

1.直流开关电源输入被整流并滤波到DC;

2.通过高频PWM(脉宽调制)信号控制开关管,并将该DC加到开关变压器的初级;

3.开关变压器的次级感应出高频电压,经整流滤波后供给负载;

4.输出部分通过一定的电路反馈到控制电路,控制PWM占空比,从而达到稳定输出的目的。当直流开关电源输入时,通常会经过厄立特里亚圈等过滤掉断电网上的干扰,同时也过滤掉直流开关电源对电网的干扰;在相同功率下,开关频率越高,开关变压器的体积越小,但对开关管的要求越高。开关变压器的次级可以具有多个绕组,或者一个绕组可以具有多个抽头,以获得所需的输出;一般要加一些保护电路,比如空载和短路保护,否则直流开关电源可能会烧坏。主要用于工业和一些家用电器,如电视、电脑等。
