直流电源在三极管放大电路中的作用

文章出处:行业资讯 责任编辑:东莞市联迪电器有限公司 发表时间:2022-09-30
  ​直流电源对三极管处于放大状态有什么影响?三极管是一种半导体器件,控制电流,放大微弱的信号,并转换成大幅度的电信号。它也用作无触点开关。它是半导体的基本元件之一,具有放大电流的作用,是电子电路的核心元件。三极管由两个PN结组成,这两个pn结在半导体衬底上彼此非常靠近。两个PN结将整个半导体分为三部分。中间是基区,两边是发射极区和集电极区。有两种安排:PNP和NPN。

三极管放大电路中直流电源的作用是建立一个合适的静态工作点。三极管有三种工作状态:放大、截止和饱和。

只有在放大状态下,基极电流Ib才能控制集电极电流Ic。在关断状态,没有电流流过晶体管的三个电极。这相当于关闭。饱和时,电流流经三个电极,但电极电流约等于Vcc/Rc,基极电流无法控制集电极电流,因此信号无法放大。

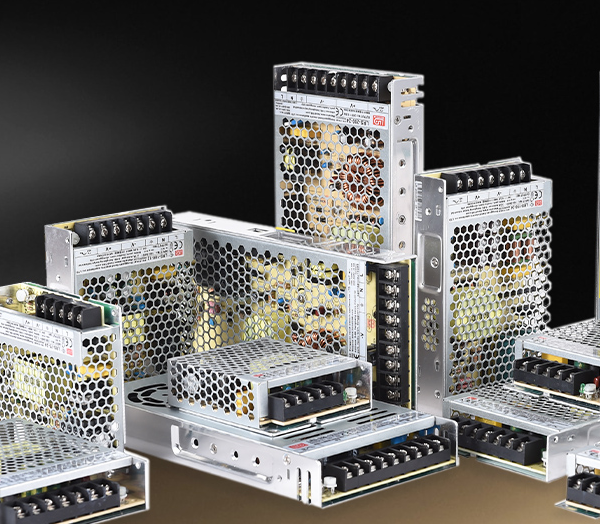

直流电源在三极管放大电路中的作用

直流电源在三极管放大电路中的作用​


要正常放大,显像管必须先处于放大状态。它必须满足一些外部条件。对于三极管,必须确保发射极结正向偏置,集电极结反向偏置。此外,放大器在正常放大过程中不得产生非线性失真。

直流电源在三极管放大电路中的作用?

在实际的放大器电路中使用晶体管时,需要添加适当的偏置电路。首先,由于晶体管的BE结(相当于一个二极管)的非线性,需要在输入电压达到一定水平(硅晶体管常用0.7V)后产生基极电流。如果基极和发射极之间的电压小于0.7V,基极电流可以认为是零。但实际放大的信号往往远小于0.7V,不存在偏置。这么小的信号不足以改变基极电流(小于0.7V),基极电流全为0)。

另一个原因是输出信号范围的要求。如果没有偏置,只会放大增大的信号,减小的信号无效(如果没有偏置,集电极电流为零,不能再减小了)。

通过增加偏压,电流出现在集电极上。集电极电流随着输入基极电流的减小而减小,而集电极电流随着输入基极电流的增大而增大。在此基础上,减弱和增强的信号都可以被放大。
