​LED防水电源组成

文章出处:行业资讯 责任编辑:东莞市联迪电器有限公司 发表时间:2022-11-16
  ​LED防水电源是LED驱动电源的一种,是将电源转换成特定的电压和电流来驱动LED发光的电压转换器。一般LED驱动电源的输入包括高压工频交流电(即市电)、低压DC、高压DC、低压高频交流电(如电子变压器的输出)等。而LED驱动电源的输出大多是恒流源,可以随着LED正向压降的变化而改变电压。

不同于一般的LED驱动电源,具有防水功能。根据不同要求,可设计成IP65、IP66、IP67、IP68等防水防尘等级。其中IP68等级可以完全浸入水中。

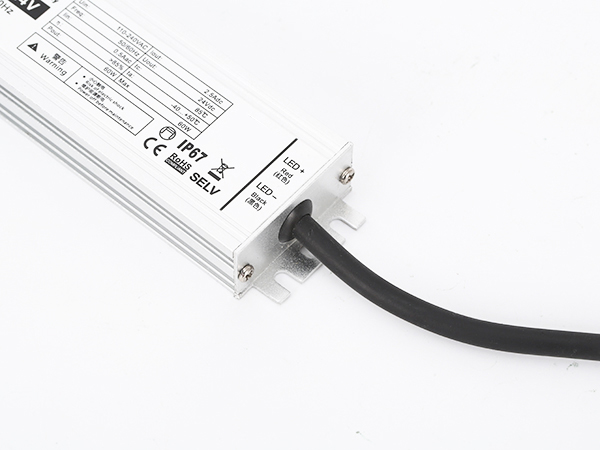

​LED防水电源组成

​LED防水电源组成​


防水电源由主电路、控制电路、检测电路、辅助电源四部分组成。

1.限制主电路浪涌电流:限制电源接通瞬间输入侧的浪涌电流。输入滤波器:其作用是过滤电网中存在的杂波,防止本机产生的杂波反馈到电网中。整流滤波:将电网的交流电源直接整流成平滑的DC电源。逆变器:将整流后的DC转换成高频交流电,是高频开关电源的核心部分。整流滤波:根据负荷要求,提供稳定可靠的DC电源。

2.控制电路一方面从输出端采样,与设定值比较,然后控制逆变器改变其脉宽或频率,使输出稳定。另一方面根据电路提供的、保护电路识别的数据,为控制电路提供针对防水电源的各种保护措施。

3.检测电路在保护电路的操作中提供各种参数和各种仪器数据。

4.辅助电源实现电源的软件(远程)启动,为保护电路和控制电路(PWM等芯片)供电。
