直流电源厂商技术指标

文章出处:行业资讯 责任编辑:东莞市联迪电器有限公司 发表时间:2022-11-22
  ​直流电源厂商的技术指标分为两种:一种是特性指标,直流电源包括允许的输入电压、输出电压、输出电流、输出电压调节范围等。另一个是品质指标,用来衡量输出DC电压的稳定性,包括电压稳定系数(或电压调整率)、输出电阻(或电流调整率)和纹波电压(环绕和随机漂移)。

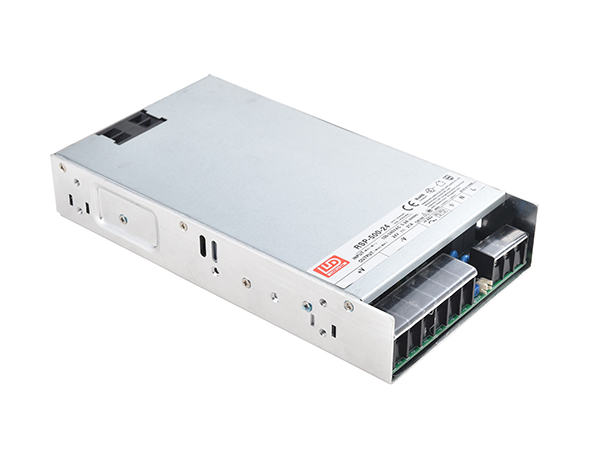

直流电源厂商技术指标

直流电源厂商技术指标​


1) 直流电源厂商输出电阻和电流调节率:输出电阻与放大器相同,其值为输入电压不变时输出电压变化量与输出电流变化量之比的绝对值。电流调整率:输出电流从0变化到最大值时产生的输出电压的相对变化值。输出电阻和电流调节率都表示负载电流变化对输出电压的影响,所以只需要测试其中一个。

2)电压调整系数和电压调整率:电压调整系数是指在负载电流和环境温度不变的情况下,输入电压的相对变化引起的输出电压的相对变化。电压调整率是指输入电压相对变化10%时,输出电压的相对变化。稳压系数和电压调整率都表示输入电压变化对输出电压的影响,因此只需测试其中一项。

3) 直流电源纹波电压:叠加在输出电压上的交流电压分量。示波器观察到的峰峰值一般在毫伏量级。有效值也可用交流毫伏表测量,但由于纹波不是正弦波,存在一定误差。
